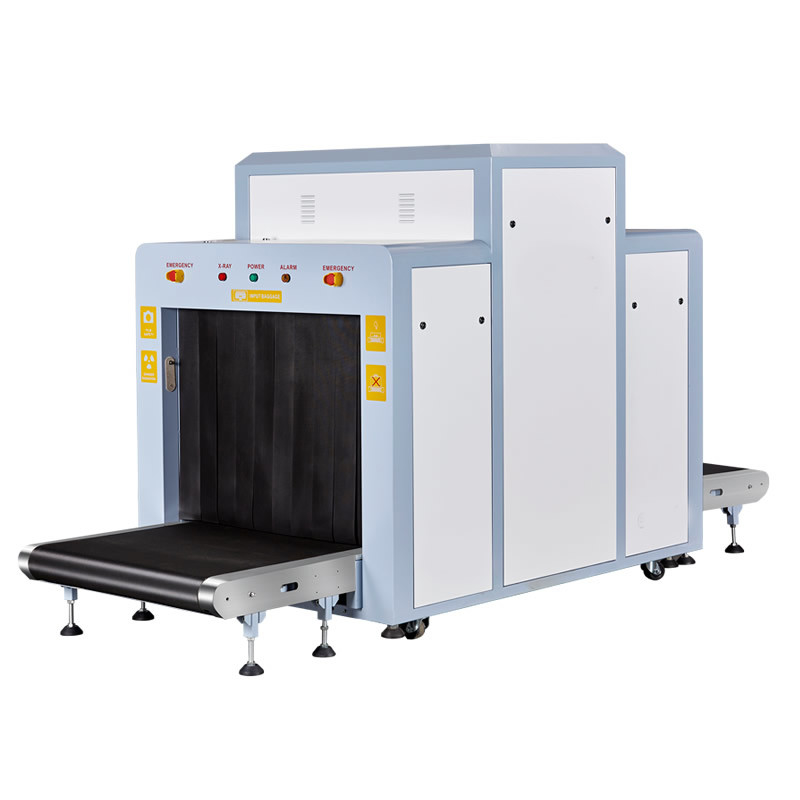

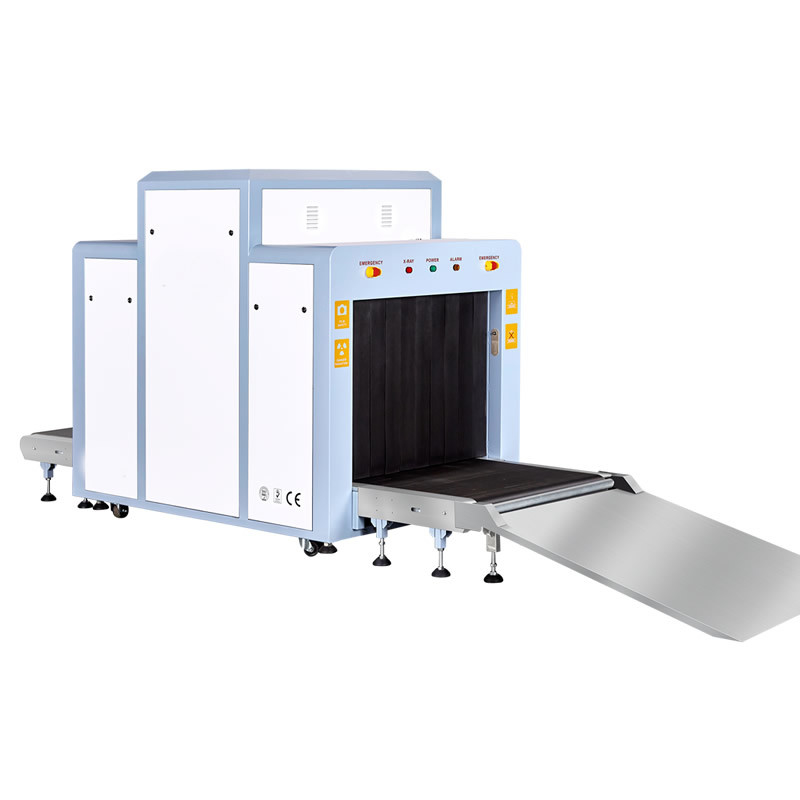

Specificità generale
Dimensione del tunnel: 1000 W*1000 H mm
Velocità del trasportatore...0.22m/s
Convogliatore carico massimo:270kg
Dose per ispezione < 1,6 μGy/h
Risoluzione < 0,0787 mm filo di rame
Risoluzione spaziale Livello: diametro di 1,3 mm, Verticale: diametro 1,0 mm
Risoluzione di penetrazione Diametro 0,511 mm
Penetrazione40mm Acciaio
Sicurezza della pellicola:garanzia ISO1600
Perfusione a raggi X < 0,1 μGy/h (a una distanza di 5 cm dal contenitore esterno)
Generatore a raggi X
Generazione diretta: da basso a alto
Generare rabbia: 80 gradi
tensione dell'anodo140~ 160Kv
Potenza dell'anodo da 0,4 a 1,2 mA
Ciclo di raffreddamento/lavoro raffreddamento a olio /100%
Sistema di immagine
Sensore a raggi X Array di fotodiodi a forma di L (multi-energetico), profondità di 12 bit
Monitor Colori ad alta risoluzione, LCD Accord, 17 pollici
Trattamento delle immagini Miglioramento del bordo, rafforzamento dell'immagine, alleggerimento dell'immagine, riduzione dell'oscuramento, restituzione dell'immagine, recupero dell'immagine.
Immagine Grigio Livello4096
Risoluzione massima dell'immagine:1024 * 1280 pixel
Processing di immagini 24 bit per l'elaborazione in tempo reale
Immagazzinamento delle immagini :60000 immagini in tempo reale
Zone e Zoom1-9 Regioni dell'immagine, 2,4,8,16 volte ingrandire, monitoraggio continuo su tutto lo schermo

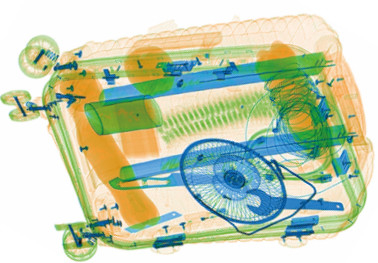

Distinguere gli oggetti multienergetici gli oggetti organici in arancione, gli oggetti inorganici in blu, la miscela in verde
Alta energia/basso consumo: passaggio da alta energia a bassa energia
Aiuta a rilevare la droga e la polvere esplosiva
Dati di installazione
Temperatura di funzionamento/umidità 0-45/20%-95% ((non condensante)
Temperatura/umidità di conservazione -20-60/20%-95% ((non condensante)
Funzione Potenza 220VAC ((± 10%) 50±3Hz
Consumo di energia1,0 kW (massimo)
Rumore: < 58 dB
|
Dimensione del tunnel: |
1000(W) *1000(H) mm |
| Velocità del trasportatore: | 0.22m/s |
| Convogliatore carico massimo: | 200 kg |
| Dose per ispezione: | < 1,7 μGy/h |
| Risoluzione: | < 0,101 mm filo metallico |
| Penetrazione: | Acciaio 34 mm |
| Sicurezza del film: | Film di garanzia ISO1600 |
| Fuga di raggi X: | < 0,1 μGy/h (a una distanza di 5 cm dalla custodia esterna) |
| Generare direttamente: | verso il basso |
| Angolo di generazione: | 80 gradi |
| tensione dell'anodo: | 100-160Kv |
| Potenza dell'anodo: | 0da 0,4 a 1,2 mA |
| Ciclo di raffreddamento/lavoro: | raffreddamento a olio /100% |
| Sensore a raggi X: | Array di fotodiodi a forma di L (mono-energetico), 12 bit Deep |
| Monitor: | Colori ad alta risoluzione, LCD Accord, 17 pollici |
| Trattamento delle immagini: |
Miglioramento dei bordi, rafforzamento dell'immagine, alleggerimento dell'immagine, ridurre l'oscuramento, restituire immagini, recuperare immagini. |
| Livello di grigio dell' immagine: | 4096 |
| Risoluzione massima dell'immagine: | 1024 * 1280 pixel |
| Trattamento delle immagini: | 24 bit per l'elaborazione in tempo reale |
| Immagazzinamento immagini: | Immagazzina 60000 immagini in tempo reale |
| Zone e Zoom: |
1-9 regioni dell'immagine, 2, 4, 8, 16 volte ingrandimento, Osservazione continua su tutto lo schermo |
| Temperatura di funzionamento/umidità: | 0 °C-45 °C/20%-95% ((non condensante) |
| Temperatura/umidità di conservazione: | -20°C-60°C/20%-95% (non condensante) |
| Potenza di funzionamento: | 220VAC ((± 10%) 50±3Hz |
| Consumo di energia: | 1.8 kW (massimo), 0,3 kW (funzionamento) |
| Rumore: | < 58 dB |
Applicazioni:
Aeroporti,
terminali di trasporto,
Edifici,
Fabbriche (per trovare aghi in abbigliamento, scarpe, borse),
Palazzi di giustizia,
Ambasciate,
Impianti militari,
Carceri,
Alberghi
Le scuole,
Centri congressi,
Punti di controllo di sicurezza,
Luogo degli eventi speciali
Domande frequenti
.
| Prodotto | Requisiti del cliente | |||
| Dimensione del tunnel | 1m ((W) x 1m ((H0 approssimativamente |
Verificare fisicamente
|
Misurare attraverso nastro di misura o un bagaglio di questa dimensione deve essere passato attraverso la macchina | |
| Velocità del trasportatore | 0.2 m/s | Verificare fisicamente | Fate un marcatore al centro della cintura, poi usate il cronometro testare la distanza minuto poi calcolare la seconda lunghezza | |
| Altezza del trasportatore | 300 mm | Verificare fisicamente | Attraverso nastro di misura | |
| Carico massimo | 200 kg (parimenti distribuiti) | Verificare fisicamente | Mettere il carico equivalente a 200 kg e lasciarlo passare attraverso la macchina | |
| Risoluzione | 38 AWG/40 AWG | Verificare fisicamente | Puoi tagliare uno dei fili per controllare questo | |
| Penetrazione dell' acciaio | 30/38 mm | Utilizzare un organico cose messo in un piatto di 30 mm poi lo schermo, cercare di vedere se può schermo il prodotto biologico in colore arancione | ||
| Perforazioni a raggi X | Meno di 1 μ Gy/h (a una distanza di 5 cm dall'alloggiamento), conforme a tutte le norme internazionali pubblicate | Usa una tavola lunga 300 mm, larga 300 mm, alta 75 mm per attraversare la macchina a raggi X, poi guarda lo schermo | ||
| Dose per ispezione | Minori di 1 μ Sv | Fisica per macchina funzionante | ||
|
Sicurezza del film
|
Garanzia per film ad alta velocità fino a ASA/ISP 1600 | Utilizzare Utilizzare la pellicola ISO 1600 | ||
| Generatore di raggi X | ||||
| Voltaggio dell'anodo | 160 K.V. | Metodo e procedura di prova elettrica. |
160 kV Attività a 150 kV |
|
| Corrente di anodo | 1ma |
Metodo di prova elettrico e Procedura. |
Utilizzare il contatore di potenza | |
| Frigorifero | Bagno di olio sigillato | Metodo e procedura di prova. |
Di- Olio elettrico Bagno con Aria forzata |
|
| Ciclo di lavoro | 100% | Metodo e procedura di prova. |
Per il Dazi al 100% Ciclo |
|
| Sistema di acquisizione delle immagini | ||||
| Convertitore a raggi X | Linea di rilevamento a forma di L | Fisica per macchina funzionante | ||
| Trattamento delle immagini | 24 bit | Fisica per macchina funzionante | ||
| Capacità di archiviazione delle immagini | Fino a 50.000 immagini | Fisica per macchina funzionante | ||
| Visualizzazione dell'immagine | Colore, Nero e Bianco, Multi energia, Multi assorbimento, stripping inorganico, Super miglioramento, negativo, alta/bassa penetrazione | Osservare l'uscita | ||
| Regione di interesse (ROI) e Zoom | Immagine selezionabile, zone di zoom, ingrandimento continuo 1-32 volte, ingrandimento locale 1-3 volte | Fisica per macchina funzionante | ||
| Richiamo immagine | Immagine precedente richiamabile | Fisica per macchina funzionante | ||
| Monitor di visualizzazione | 17 ̊ LCD ad alta risoluzione | Fisica per macchina funzionante | ||
| FUNZIONI addizionali | ||||
| Funzioni standard | Menù del sistema, alimentazione su auto-test, visualizzazione date/ora, contatore bagagli, numero certificato di operatori, registro della rete. | Fisica per macchina funzionante | ||
| Opzionale | Detezione di esplosivi/droga, allarme acustico, allarme luminoso, sistema di raccolta immagini (CIS) | Fisica per macchina funzionante | ||
| Dati di installazione | ||||
| Temperatura/umidità di stoccaggio |
-40 ° C a + 60 ° C 5% ~95% ((Non condensante) |
Non funzionale |
-40 ° C a + 60 ° C 5% ~ 95% |
|
| Temperatura di funzionamento/umidità |
0 ° a + 40 ° 5% ~95% ((Non condensante) |
Funzionale |
0 ° a + 40 ° 5% ~ 95% |
|
| Fornitore di alimentazione | 110-240 VAC ((+10% a 15% e 50 Hz/60 Hz (+/- 3 Hz) | Funzionale | 110-240 VAC ((+10% a 15% e 50 Hz/60 Hz (+/- 3 Hz) | |
| Consumo di energia | 1.0 KVA | Funzionale | 1.0 KVA |
I nostri prodotti sono venduti in tutto il mondo. Puoi stare certo dell'intero processo dei nostri prodotti.
