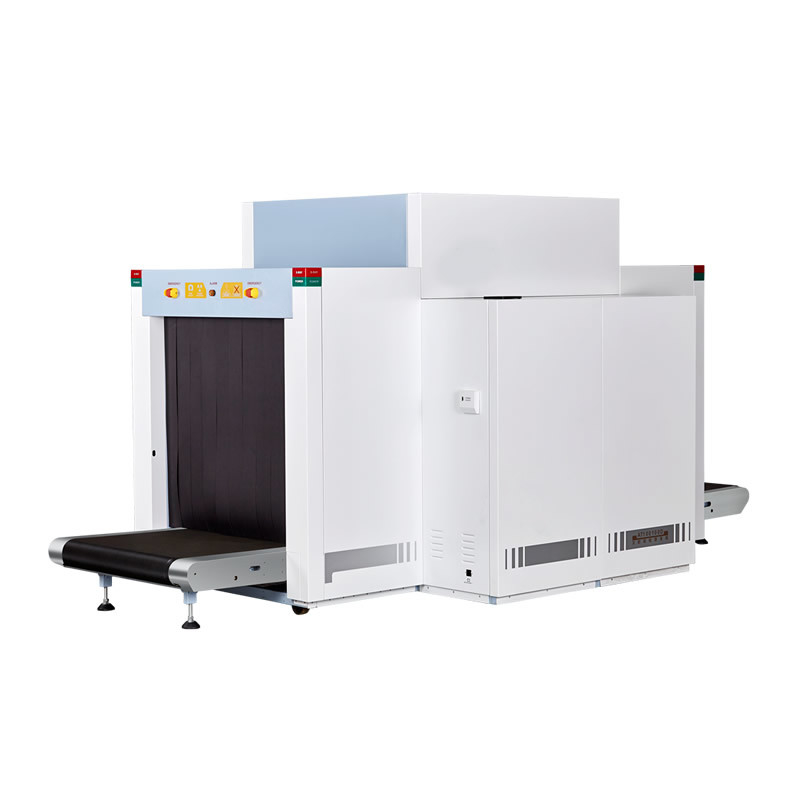

Scanner a raggi X per il controllo della posta e del carico con grande galleria
Classificazione:
LOTO A: CARGO PESANTE Macchine a doppio raggio
Il sistema di controllo a raggi X specificato nel presente documento è progettato per vietare l'introduzione di materiali di contrabbando, armi, esplosivi, articoli pericolosi,sostanze e dispositivi presenti nei bagagli/oggetti di tipo confezionatoIl sistema proposto da coprire da queste specifiche permetterà al personale di sicurezza di esaminare bagagli, pacchi e merci per assicurarsi che non vi siano materiali di contrabbando, armi, esplosivi,articoli pericolosi, le sostanze e i dispositivi sono trasportati in un'area di sicurezza ristretta/aeromobile.
Generale
1400-17 mm (larghezza) x 1600-1900 mm (altezza)
- Larghezza del sistema < 2,820 mm
- Lunghezza del sistema < 7,788 mm
- Altezza del sistema < 3,321 mm
- Altezza del trasportatore < 285 mm
- Il sistema deve essere montato su ruote pesanti per facilitare i movimenti
- Risoluzione del filo: deve essere in grado di acquisire immagini in ogni direzione di un filo di rame solido non isolato di 36 American Wire Gauge (AWG) / 40 Standard Wire Gauge (SWG) o superiore.
- Penetrazione in acciaio: dovrebbe essere in grado di acquisire immagini di penetrazioni in acciaio di almeno 28 mm.
- Velocità del trasportatore: 0,20 m/s ± 10% in entrambe le direzioni (preferibile la regolazione della velocità del trasportatore da parte dell'operatore)
- Carico del trasportatore > 3000 kg anche distribuito a 220 V
- Motore trasportatore: deve essere privo di manutenzione (tipo di motore utilizzato, ad esempio tamburo sigillato ecc.)
- Tipo di trasportatore: rulli di ferro pesanti azionati.
- Display: due/più numeri di monitor TFT/LCD/LED da 24 pollici (risoluzione 1024 x 768 o superiore)
- Connessione a rete: è preferibile fornire la possibilità di collegare la macchina a una rete LAN standard e il fornitore deve indicare la disponibilità.
- Potenza: 230V ± 20V, CA, 50/60 Hz
- In caso di interruzione improvvisa dell'alimentazione, il sistema deve riprendere automaticamente il funzionamento senza alcuna inizializzazione necessaria.
Computer del sistema a raggi X
- I computer e il sistema operativo dovrebbero essere disponibili per una facile manutenzione/sostituzione.
- Il sistema deve essere fornito con il software operativo preinstallato e le applicazioni pertinenti.nome e versione del software proprietario)
Generatori a raggi X
- Il sistema deve supportare due singoli generatori di raggi X indipendenti, ciascuno (H-V) con le seguenti specifiche:
- raffreddamento: bagno di olio sigillato con aria forzata
- Protezione: deve essere disponibile una protezione contro la sovratensione/l'eccesso di potenza/l'eccesso di temperatura. Il sistema di protezione deve coprire l'intero impianto, compresa l'attrezzatura.apparecchiature di alimentazione, sistemi informatici, apparecchiature terminali ecc.
Sistema di rilevamento
- MultiEnergy (2 serie di rilevatori: alta e bassa energia) per ogni visualizzazione (Dual)
- Matrice di rilevatori: a L
Performance dell'immagine
- Zoom: il sistema deve essere in grado di eseguire lo zoom su un'immagine scorrente a 8X o più in modalità statica.
- Regolazione del contrasto: il sistema deve essere in grado di eseguire una regolazione del contrasto adattiva sull'immagine in movimento.

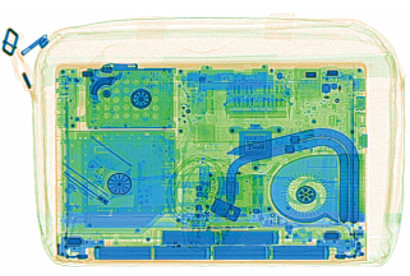

- Discriminazione organo/inorganica: il sistema deve essere in grado di distinguere tra materiali organici e inorganici.
- La divergenza del raggio X deve essere tale che l'immagine completa della dimensione massima del sacchetto sia visualizzata senza tagli angolari.
- Se la macchina non riesce a penetrare un particolare oggetto, deve essere generato un allarme (visuale e audio) per avvisare l'operatore, fino a quando l'allarme non viene cancellato manualmente.
- La macchina deve essere in grado di richiamare e recuperare almeno 05 o più immagini precedenti.
Trattamento delle immagini
- Il sistema deve combinare tutte le funzioni di elaborazione delle immagini (ovvero nero e bianco, gamma variabile, inorganico, organico) con la funzione di ottimizzazione delle immagini.Questa funzionalità permetterà all'operatore di visualizzare il contrasto ottimale e la massima risoluzione dettagliata per tutti i materiali e le densità. Questa funzionalità deve essere disponibile senza dover riprogrammare i tasti.La funzione della tastiera deve essere user friendly per abilitare/disattivare le funzionalità del software, senza dover riavviare il sistema.

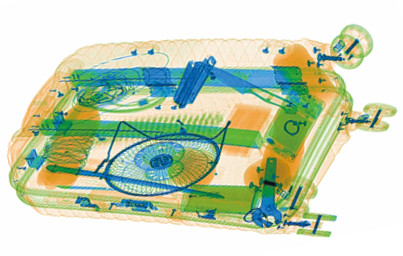

- Il sistema dovrebbe essere in grado di accedere all'elaborazione delle immagini con un solo pulsante. The machine should have features of multi energy X-Ray imaging facility where materials of different atomic number will be displayed in different colours to distinguish between organic and inorganic materialsCon questo metodo dovrebbe essere possibile distinguere i materiali organici ad alta densità, compresi gli esplosivi.La macchina deve avere un colore variabile o una separazione del materiale per facilitare all'operatore il monitoraggio delle immagini di materiali organici per un controllo più attento.Tutti gli oggetti sospetti (esplosivi, materiali ad alta densità, narcotici) dovrebbero essere visualizzati in tempo reale su una sola schermata (dovrebbero essere visualizzati in diversi colori con allarme).
- È preferibile disporre di tasti di programmazione per l'elaborazione delle immagini.
- Il sistema dovrebbe essere in grado di archiviare su dischi compatti (CD/Flash drive scritturabili)
- La macchina deve essere progettata in modo che il miglioramento del software possa essere facilmente implementato per occuparsi delle nuove tecniche di elaborazione delle immagini e di riconoscimento dei modelli.
Archiviazione delle immagini
- Il sistema dovrebbe includere l'archiviazione manuale delle immagini e il recupero in formato proprietario, non commerciale o commerciale e dovrebbe avere la capacità di archiviare almeno 4000 immagini.
- Il sistema dovrebbe includere l'archiviazione automatica delle immagini in formato proprietario e non commerciale per una maggiore sicurezza e dovrebbero essere disponibili disposizioni per il salvataggio delle immagini in formati commerciali.
Rilevazione delle minacce
- Il sistema deve includere un segnale di allarme di soglia di alta densità per l'operatore.
- Il sistema deve includere l'assistenza all'operatore
Requisito ambientale
- Temperatura di conservazione: da 0 a 50 °C
- Temperatura di funzionamento:0: Centigradi a 40: Centigradi
- Umidità relativa: fino al 95% non condensante
Salute e sicurezza
- Il sistema deve essere conforme a tutte le norme internazionali applicabili in materia di salute e sicurezza, compresi i sistemi a raggi X della FDA degli Stati Uniti (Federal Standard 2.1-CFR 1020.40).1mR/h ((1μSv/h) a contatto con i pannelli esterniLe perdite di radiazioni devono essere misurate con un dispositivo di blocco della dispersione nel percorso del raggio X.
- Il sistema deve essere dotato di pulsanti di arresto di emergenza.
- Il sistema deve essere dotato di sistemi energetici e di raggi X sugli indicatori alle due estremità del tunnel a raggi X e sul posto di lavoro dell'operatore.
- Il sistema deve avere un sistema di blocco di sicurezza per impedire la generazione di raggi X in caso di rimozione di un pannello critico.
- Il sistema deve essere conforme ai requisiti CE, UL, FCC e IEC e i certificati devono essere allegati ai documenti delle specifiche tecniche.
- Il sistema deve essere fabbricato in uno stabilimento certificato ISO 9001:2000 e la certificazione in tal senso deve essere fornita con i documenti delle specifiche tecniche.
- Gli schermi di sicurezza impregnati di piombo devono essere disposti in entrambe le estremità della galleria e i rulli inattivi devono essere disposti in entrambe le estremità della galleria per facilitare il posizionamento dei bagagli nei punti di ingresso e di uscita.
- La macchina deve essere a prova di pellicola, cioè le pellicole fotografiche non devono danneggiarsi a causa dell'esame a raggi X.
Certificati e strumenti obbligatori
Generale
- Il sistema deve essere certificato TSA e DFT, compresa la proiezione dell'immagine della minaccia (TIP).
- Il sistema dovrebbe inserire le immagini TIP interrotte nella coda TIP. Le immagini TIP interrotte non dovrebbero essere presentate nel prossimo oggetto scansionato.
- Il sistema deve essere integrato con un programma di formazione degli operatori.
- Il sistema dovrebbe supportare la lingua inglese.
Hardware aggiuntivo
- Deve essere fornita un'estensione del trasportatore standard (dati dettagliati)
- Il sistema deve includere una scatola di monitoraggio chiudibile.
- Il sistema deve includere un condizionatore di corrente/UPS.
Altri accessori
- Il sistema deve includere manuali di funzionamento e di manutenzione integrati, nonché due copie ciascuna dei manuali di funzionamento e di manutenzione da fornire in formato stampato.Tutti i manuali (soft/printed) devono essere forniti in lingua ingleseInoltre, il manuale di manutenzione dovrebbe includere procedure di manutenzione preventive / di routine.
- Il sistema deve supportare un operatore mobile con un cavo di almeno 5 metri.
- Kit di prova omologati da fornire
- Un ulteriore vantaggio sarà la disponibilità di una copertura anti-roditori e anti-polvere.
Requisiti supplementari primari per l'utente
Controlli e visualizzazione dell'operatore
- Dovrebbe essere prevista una disposizione per quanto segue e per tutti i controlli richiesti per gli impianti di elaborazione delle immagini sopra menzionati.
- Apparecchiature accese/spente
- Raggi X accesi/disattivati
- Convogliatore acceso/spento
- Convogliatore avanti/indietro
- Arresto di emergenza
- Dovrebbe essere prevista la visualizzazione di tutte le informazioni importanti del sistema da monitorare dall'operatore, comprese le seguenti:
- Raggi X su
- Raggi X In orario
- Numero di ispezioni
- Sistema di allarme e segnalazione di allarme per tutti gli errori di sistema
- Identificazione dell'operatore/Log in/Log out
- I letti a rulli rigidi di lunghezza di circa un metro (01) devono essere fissati su entrambi i lati (anteriore e posteriore) del nastro trasportatore per facilitare il carico e lo scarico senza intoppi del bagaglio/cargo.
- Il trasportatore deve avere capacità di andare avanti e indietro e, preferibilmente, essere azionato da due (02) motori per i carichi previsti.
- Il funzionamento del sistema dovrebbe garantire l'assenza di interferenze con le altre apparecchiature elettroniche che operano nelle immediate vicinanze e viceversa.
Garanzia e livello di assistenza
Generale
Il sistema a raggi X completo dovrebbe essere garantito per un periodo minimo di due (02) anni dalla data di messa in servizio con successo dell'apparecchiatura.
Accordo sul livello di servizio (SLA)
Generatori a raggi X: i generatori a raggi X devono avere una garanzia minima di cinque anni e il modo in cui il generatore sarà sostituito (se necessario)
Garanzia estesa
The maximum down time for an unserviceable module/component which is under warranty should be highly considered during procurement and availability of spares should seriously be looked into for a reasonable MTBF
Occorre inoltre fornire un elenco dettagliato dei pezzi di ricambio raccomandati fino al livello dei componenti, con i numeri dei componenti del costruttore e i prezzi correnti.
Formazione
La formazione è un prerequisito per prolungare la durata del sistema.
Attrezzature di prova
È indispensabile rispettare i requisiti dell'ICAO (Organizzazione internazionale dell'aviazione civile); occorre acquistare il set di provette accettato dall'ICAO, adatto alle prove.
L'apparecchiatura di prova deve essere in grado di misurare le seguenti prove standard secondo la scheda del manuale di sicurezza dell'ICAO.
- Risoluzione a filo singolo.
- Penetrazione utile
- Discriminazione materiale
- Semplice penetrazione
- Risoluzione spaziale
- Imaging dei metalli sottili
Occorre fornire altre apparecchiature standard di prova, come il misuratore di intensità dei raggi X (Radiation Intensity Measurement).
