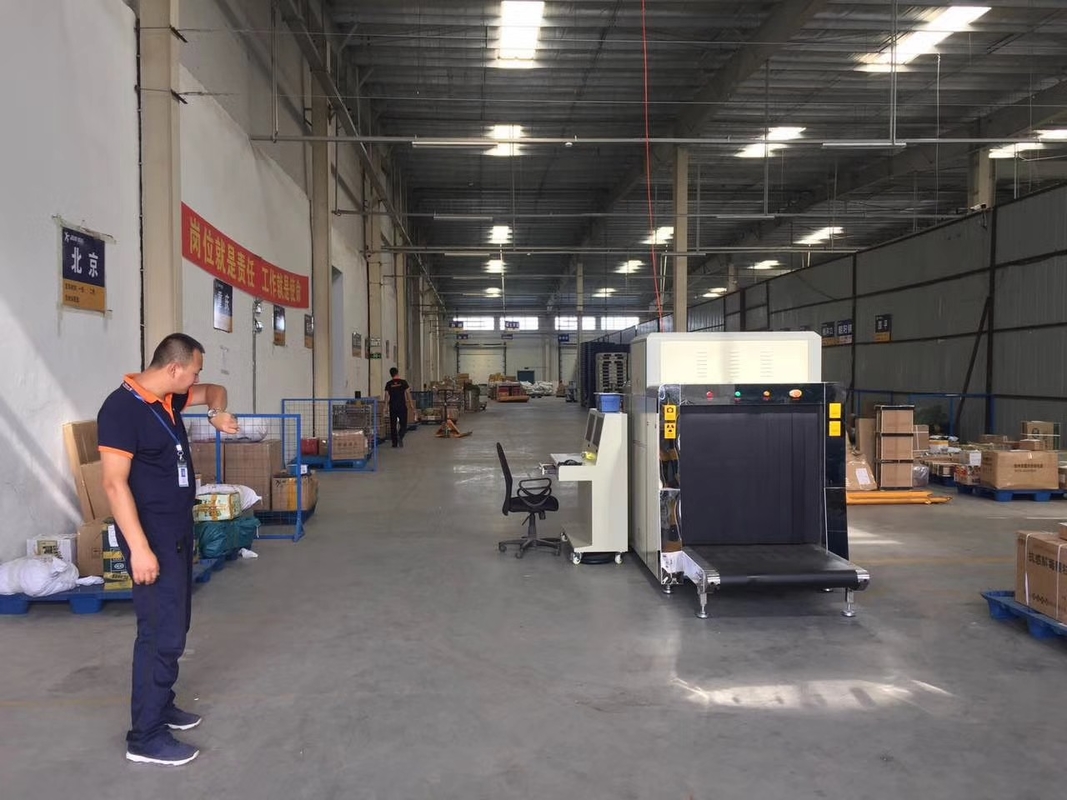

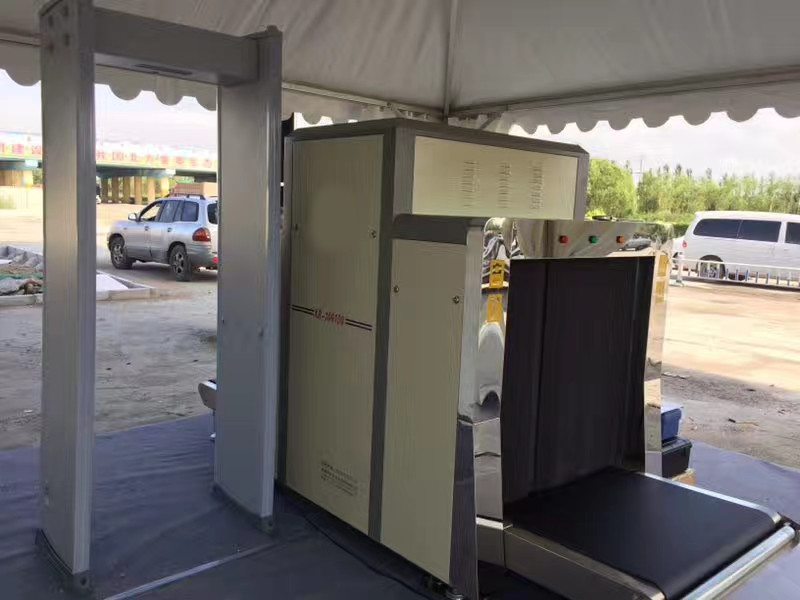

Sistema di ispezione del carico a raggi X di sicurezza / macchina di screening con scanner a raggi X per bagagli
Caratteristica:
1. allarme da suoni e luce:: allarme da suoni e luce quando conforme alle condizioni.
2Interfaccia di rete:potrebbe essere connessa alla rete locale e supportare al contempo il check-in del bagaglio da più terminal
3. raggio di sicurezza: trasmettere il raggio sotto controllo automatico, evita il mancato.
4. Spegnere con un comando a chiave:spegnere la macchina richiede solo un passaggio: gira la chiave.
5- Occhio d'aquila: potrebbe essere utile osservare l'area di allargamento.
6. Estimare il malfunzionamento da sé:Stimare automaticamente il malfunzionamento e il messaggio immediato, utile per la manutenzione.
DATI TECNICI
Dimensione del tunnel: 1000 mm × 1000 mm
Velocità del trasportatore: 0,22 m/s
Trasportatore carico massimo: 200 kg
Dosaggio di ispezione singola < 1,5 μGy
Risoluzione del filo: linea di metallo da 0,1 mm
Penetrazione in acciaio: 30 mm di placca corazzata
Sicurezza della pellicola: per ISO 1600
Radiazione di perdita massima < 0,3μGY/H
Generatore di raggi X:
Orientazione: verticalmente verso l'alto
Corrente del tubo: 0,4 ~ 1,2 MA (regolabile)
Tensione dell'anodo: 100~160 KV (regolabile)
Angolo: 80°
Periodi di raffreddamento/lavoro del generatore Bagno di olio sigillato con aria forzata/100%
SISTEMA di prestazione dell' immagine:
Sensore a raggi X: rilevatore di fotodiodi di tipo L di 12 bit.
Monitor: display LCD a colori ad alta risoluzione da 17 pollici.
Qualità del colore: 24 bit di colori veri.
Miglioramento del bordo: il bordo del contorno dell'oggetto è più distinto.
Super Image Enhancement: i dettagli dell'immagine sono più distinti.
Visualizzazione ad alta resistenza di penetrazione: aumentare la luminosità della zona scura dell'immagine per visualizzare chiaramente l'oggetto che si trova dietro la massa ad alta assorbente.
Display a bassa resistenza di penetrazione: aumentare il contrasto della massa a bassa assorbente (facile da penetrare) per visualizzarla distintamente.
Ingranditore: funzione di ingrandimento parziale
Luminosità/dimmificazione: Aumentare la luminosità dell'immagine/diminuire la luminosità dell'immagine.
Ricorrenza dell'immagine: visualizzare venti immagini precedenti e elaborare una qualsiasi di esse.
Ripristino dell'immagine: ripristinare l'immagine allo stato iniziale al momento dell'arresto del trasportatore
Immagazzinamento delle immagini: immagazzinare in tempo reale qualsiasi immagine e elaborarla in stato di funzionamento.
FUNZIONE MULTIENERGICA:
Colore multi-energia: visualizzare materiale organico per l'arancione, visualizzare materiale inorganico per il blu e visualizzare miscela per il verde.
Alta energia / bassa energia: commuta per visualizzare due tipi di energia, alta energia rappresenta il metallo ecc. bassa energia rappresenta il non metallico.
Funzione ausiliaria per le droghe e gli esplosivi: aiuta a rilevare materiali pericolosi come le droghe e gli esplosivi, ecc.
Alarme acustici e visibili: emette un segnale acustico e visibile in caso di conformità alla condizione.
FUNZIONE TCP/IP Ethernet
Ambiente di funzionamento:
Temperatura di conservazione: -20oC a 60oC
Temperatura di funzionamento: da 0°C a 45°C
Umidità relativa: dal 20 al 95% non condensante
Potenza del sistema: 220 VAC (± 10%) 50±3HZ
Speso energetico: 1,5 kW (massimo)
Noise: < 65DB
|
Dimensione del tunnel: |
1000(W) *1000(H) mm |
| Velocità del trasportatore: | 0.22m/s |
| Convogliatore carico massimo: | 200 kg |
| Dose per ispezione: | < 1,7 μGy/h |
| Risoluzione: | < 0,101 mm filo metallico |
| Penetrazione: | Acciaio 34 mm |
| Sicurezza del film: | Film di garanzia ISO1600 |
| Fuga di raggi X: | < 0,1 μGy/h (a una distanza di 5 cm dalla custodia esterna) |
| Generare direttamente: | verso il basso |
| Angolo di generazione: | 80 gradi |
| tensione dell'anodo: | 100-160Kv |
| Potenza dell'anodo: | 0da 0,4 a 1,2 mA |
| Ciclo di raffreddamento/lavoro: | raffreddamento a olio /100% |
| Sensore a raggi X: | Array di fotodiodi a forma di L (mono-energetico), 12 bit Deep |
| Monitor: | Colori ad alta risoluzione, LCD Accord, 17 pollici |
| Trattamento delle immagini: |
Miglioramento dei bordi, rafforzamento dell'immagine, alleggerimento dell'immagine, ridurre l'oscuramento, restituire immagini, recuperare immagini. |
| Livello di grigio dell' immagine: | 4096 |
| Risoluzione massima dell'immagine: | 1024 * 1280 pixel |
| Trattamento delle immagini: | 24 bit per l'elaborazione in tempo reale |
| Immagazzinamento immagini: | Immagazzina 60000 immagini in tempo reale |
| Zone e Zoom: |
1-9 regioni dell'immagine, 2, 4, 8, 16 volte ingrandimento, Osservazione continua su tutto lo schermo |
| Temperatura di funzionamento/umidità: | 0 °C-45 °C/20%-95% ((non condensante) |
| Temperatura/umidità di conservazione: | -20°C-60°C/20%-95% (non condensante) |
| Potenza di funzionamento: | 220VAC ((± 10%) 50±3Hz |
| Consumo di energia: | 1.8 kW (massimo), 0,3 kW (funzionamento) |
| Rumore: | < 58 dB |
Applicazioni:
Aeroporti,
terminali di trasporto,
Edifici,
Fabbriche (per trovare aghi in abbigliamento, scarpe, borse),
Palazzi di giustizia,
Ambasciate,
Impianti militari,
Carceri,
Alberghi
Le scuole,
Centri congressi,
Punti di controllo di sicurezza,
Luogo degli eventi speciali
Domande frequenti
.
| Prodotto | Requisiti del cliente | |||
| Dimensione del tunnel | 1m ((W) x 1m ((H0 approssimativamente |
Verificare fisicamente
|
Misurare attraverso nastro di misura o un bagaglio di questa dimensione deve essere passato attraverso la macchina | |
| Velocità del trasportatore | 0.2 m/s | Verificare fisicamente | Fate un marcatore al centro della cintura, poi usate il cronometro testare la distanza minuto poi calcolare la seconda lunghezza | |
| Altezza del trasportatore | 300 mm | Verificare fisicamente | Attraverso nastro di misura | |
| Carico massimo | 200 kg (parimenti distribuiti) | Verificare fisicamente | Mettere il carico equivalente a 200 kg e lasciarlo passare attraverso la macchina | |
| Risoluzione | 38 AWG/40 AWG | Verificare fisicamente | Puoi tagliare uno dei fili per controllare questo | |
| Penetrazione dell' acciaio | 30/38 mm | Utilizzare un organico cose messo in un piatto di 30 mm poi lo schermo, cercare di vedere se può schermo il prodotto biologico in colore arancione | ||
| Perforazioni a raggi X | Meno di 1 μ Gy/h (a una distanza di 5 cm dall'alloggiamento), conforme a tutte le norme internazionali pubblicate | Usa una tavola lunga 300 mm, larga 300 mm, alta 75 mm per attraversare la macchina a raggi X, poi guarda lo schermo | ||
| Dose per ispezione | Minori di 1 μ Sv | Fisica per macchina funzionante | ||
|
Sicurezza del film
|
Garanzia per film ad alta velocità fino a ASA/ISP 1600 | Utilizzare Utilizzare la pellicola ISO 1600 | ||
| Generatore di raggi X | ||||
| Voltaggio dell'anodo | 160 K.V. | Metodo e procedura di prova elettrica. |
160 kV Attività a 150 kV |
|
| Corrente di anodo | 1ma |
Metodo di prova elettrico e Procedura. |
Utilizzare il contatore di potenza | |
| Frigorifero | Bagno di olio sigillato | Metodo e procedura di prova. |
Di- Olio elettrico Bagno con Aria forzata |
|
| Ciclo di lavoro | 100% | Metodo e procedura di prova. |
Per il Dazi al 100% Ciclo |
|
| Sistema di acquisizione delle immagini | ||||
| Convertitore a raggi X | Linea di rilevamento a forma di L | Fisica per macchina funzionante | ||
| Trattamento delle immagini | 24 bit | Fisica per macchina funzionante | ||
| Capacità di archiviazione delle immagini | Fino a 50.000 immagini | Fisica per macchina funzionante | ||
| Visualizzazione dell'immagine | Colore, Nero e Bianco, Multi energia, Multi assorbimento, stripping inorganico, Super miglioramento, negativo, alta/bassa penetrazione | Osservare l'uscita | ||
| Regione di interesse (ROI) e Zoom | Immagine selezionabile, zone di zoom, ingrandimento continuo 1-32 volte, ingrandimento locale 1-3 volte | Fisica per macchina funzionante | ||
| Richiamo immagine | Immagine precedente richiamabile | Fisica per macchina funzionante | ||
| Monitor di visualizzazione | 17 ̊ LCD ad alta risoluzione | Fisica per macchina funzionante | ||
| FUNZIONI addizionali | ||||
| Funzioni standard | Menù del sistema, alimentazione su auto-test, visualizzazione date/ora, contatore bagagli, numero certificato di operatori, registro della rete. | Fisica per macchina funzionante | ||
| Opzionale | Detezione di esplosivi/droga, allarme acustico, allarme luminoso, sistema di raccolta immagini (CIS) | Fisica per macchina funzionante | ||
| Dati di installazione | ||||
| Temperatura/umidità di stoccaggio |
-40 ° C a + 60 ° C 5% ~95% ((Non condensante) |
Non funzionale |
-40 ° C a + 60 ° C 5% ~ 95% |
|
| Temperatura di funzionamento/umidità |
0 ° a + 40 ° 5% ~95% ((Non condensante) |
Funzionale |
0 ° a + 40 ° 5% ~ 95% |
|
| Fornitore di alimentazione | 110-240 VAC ((+10% a 15% e 50 Hz/60 Hz (+/- 3 Hz) | Funzionale | 110-240 VAC ((+10% a 15% e 50 Hz/60 Hz (+/- 3 Hz) | |
| Consumo di energia | 1.0 KVA | Funzionale | 1.0 KVA |
